แท่งกราวด์ (Ground Rod) ต้องมีความยาวเท่าไหร่?

แท่งกราวด์ (Ground Rod) สายดินที่ใช้ในระบบไฟฟ้าทั่วไป ภายในสายประกอบด้วยลวดทองแดง หุ้มฉนวนพีวีซี (PVC) ซึ่งตามมาตรฐาน กำหนดให้ใช้สายที่มีฉนวนสีเขียวหรือสีเขียวสลับกับสีเหลือง ซึ่งเป็นสีเฉพาะของสายดิน ทั้งนี้ขนาดสายต่อหลักดิน สามารถดูได้จากตารางที่ไห้ไว้ โดยเลือกตามขนาดตัวนำประธาน (สายเมน) ของระบบไฟฟ้า โดยทั่วไปที่อยู่อาศัยหรืออาคารขนาดเล็ก ขนาดตัวนำประธานจะไม่เกิน 35 ตารางมิลลิเมตร ดังนั้นสายต่อหลักดินจะใช้สายทองแดงหุ้มฉนวนขนาด 10 ตารางมิลลิเมตร

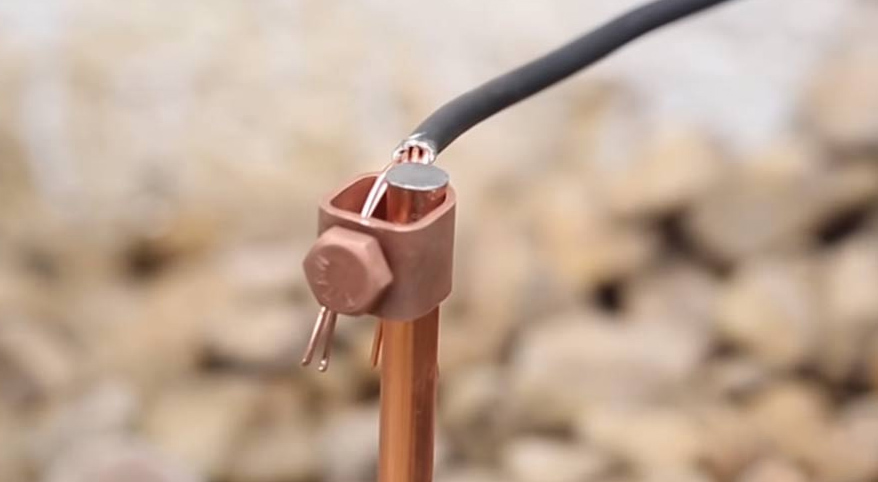

ส่วนหลักดิน (Ground Rod)

คือแท่งโลหะที่ฝังลงในดินเพื่อเป็นตัวเชื่อมสายต่อหลักดินจากเมนสวิตช์เข้ากับดิน หลักดินที่ใช้โดยทั่วไปทำจากเหล็กหุ้มด้วยทองแดง ขนาดเส้นผ่าศูนย์กลาง 16 มิลลิเมตร (5/8 นิ้ว) ความยาว 2.40 เมตร และหลักดินที่ดีเมื่อตอกลงดินแล้วต้องมีความต้านทานการต่อลงดินไม่เกิน 5 โอห์ม

แท่งกราวด์ ต้องมีความยาวเท่าไหร่?

แท่งกราวด์ (Ground Rod) หรือหลักดิน ตามมาตรฐานต้องเป็นแบบหุ้มทองแดง มีขนาดเส้นผ่านศูนย์กลางไม่น้อยกว่า 5/8 นิ้ว และ มีความยาวอย่างน้อย 2.4 เมตร ซึ่งต้องฝังลงไปในดินไม่ต่ำกว่า 30 เซนติเมตร ยิ่งฝังดินลึกยิ่งดี เพราะความต้านทานกระแสไฟก็จะยิ่งต่ำ ทำให้ช่วยกระจายกระแสไฟเกินลงดินได้ดี ช่วยป้องกันไฟดูดได้อย่างมีประสิทธิภาพ
